调音台平衡输入衰减线DIY
很多时候，我们需要利用投影仪将笔记本电脑图像信号投向大屏幕，同时也将笔记本电脑的声音信号送往调音台进行扩音。（因为投影仪和幕布一般不是固定安装的，所以每次使用时，都是经一根30多米长的屏蔽线从笔记本电脑耳机插孔取信号送往调音台的线路输入插孔。）
这样做虽然简单，但每次均要临时布线，费时费事，又不美观。
能不能利用主席台通向调音台话筒输入插孔的卡农接口进行传输呢？这需要考虑三个问题：1、耳机信号是双声道不平衡信号，而卡农头是平衡信号传输，需解决不平衡到平衡的转换；2、耳机信号是较强的音频信号，而话筒输入是微弱的音频信号，需解决信号衰减问题；3、话筒输入传输线中会带调音台送出的40V幻象电源，应尽量避免电源短路。

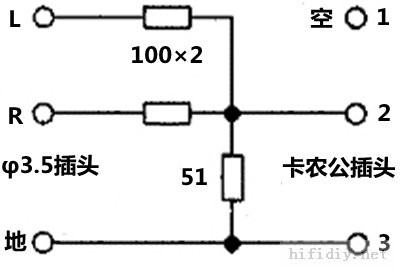

经过分析和实验，笔者设计了一根如图所示的信号传输线，基本解决了以上几个问题，并且简单可靠、使用方便：
根据需要取一根3~5米的二芯屏蔽线（较细的那种，因为普通话筒线较粗，不便焊接），一端焊一只φ3.5mm双声道插头，另一端在两芯线上各焊一只0.125W100Ω电阻，电阻另一端都焊到卡农头的信号正端②脚上，将屏蔽线焊到卡农头的信号负端③脚上，再在卡农头②和③脚之间焊上一只0.125W51Ω电阻（卡农头①脚一定要空着不用），然后上好卡农头外壳即可。
使用时，将φ3.5mm插头插入电脑耳机插孔，另一端的卡农头（公头）插入主席台下的卡农母头插孔，经合理调节调音台增益，即可和卡农平衡传输的会议话筒插孔混用。
原理解释起来也很简单：两只100Ω电阻分别对两声道信号限流，然后经51Ω电阻对地并联进行衰减，然后送往卡农头的信号正端②脚，屏蔽线直接接卡农头负信号③端，①端空着不用避免了②、③脚幻象电源对地短路。
其它音源如MP3、MD、收音机、各种随身听信号均可用此线。如果是单声道信号也可正常传输，只是相当于一个声道的100Ω电阻和5lΩ电阻并联了，衰减量大一些，这样可通过开大音量来弥补。
