Musical Fidelity音乐传真M3合并功放维修实例

    故障现象：按下交流电源开关，电源指示灯亮，能听到主继电器吸合，功放机有指示，一分钟后关闭，同时继电器也放开。电源指示灯闪。

    分析：此机为合并式后级，单独电源，电源输出三个接口，两边分别为功放左右声道单独供电，中间为控制电路电源。中间那根接口输出交流9伏和交流双71伏，到功放机内整流滤波后得到正12伏和正负

100伏，分别作为控制电路工作电源和前级放大电源。这种电源结构与其他功放不同。注意到后级放大板左右各有一个方形的变压器形状的器件，但这并不是变压器，而是音乐传真独有和扼流线圈，用在供电电路中起到净化电源提升音质的作用。

检修：将三根电源线连接好以后，测量各电压点电压，测得交流9伏实为7伏，双71伏实为16伏，明显异常，马上关机。打开电源盒盖，两只大变压器和一只小变压器，看外观没有异常，清理电路走向，220伏交流电源进来后通过交流开关供给小变压器和主继电器，9伏交流供到一块小电路板上通过延时元件启动主继电器，主继电器能吸合说明电路板没有问题，断开与功放间的连接后通电测量，正负71伏和9伏仍不正常，说明短路原因不在负载而在于变压器本身，用手摸已严重发烫。更换小变压器后试机工作正常。左右声道均有声音，试机半小时后发现右声道声音变得水沙哑直到消失。由于该机电路结构相当独立，后级左右声道单独放置，单独供电，前级左右声道单独为一张电路板，前后级之间信号线用的是可以拔插的RCA莲花头接口，用示波器测量故障时右声道后级输入端没有信号，测量前级输入端有信号，说明故障点在前级板上。清理前级电路发现，信号从排线经输入选择开关机械选择后输出到放大电路，线过几级放大后送到输出继电器，因为此机带有前级输出功能，此功能用继电器轮换输出，所以此处多出一组继电器。前级放大板实就是一个功放电路，将此板单独拆下来通电正负电源便可工作，经过左右声道对比检查发现，右声道的放大管Q302的偏置电阻损坏，当偏置充电电容释放后便会引起Q302进入饱和状态，进而声音沙哑直到消失。更换后试机没有再出现故障。特别注意的是前级放大板上使用了两中小小的电子管，这种型号的电子管在国内机器上未见出现过。

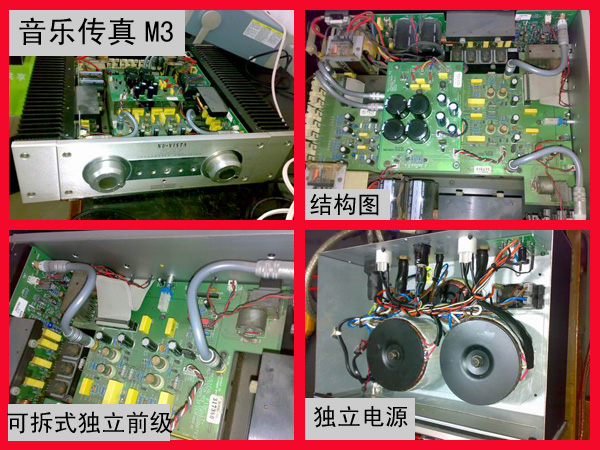

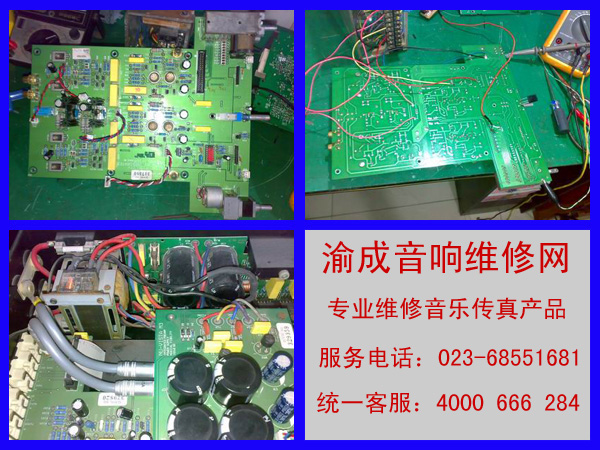

以下是音乐传真M3合并功放内部维修实图。

图解：

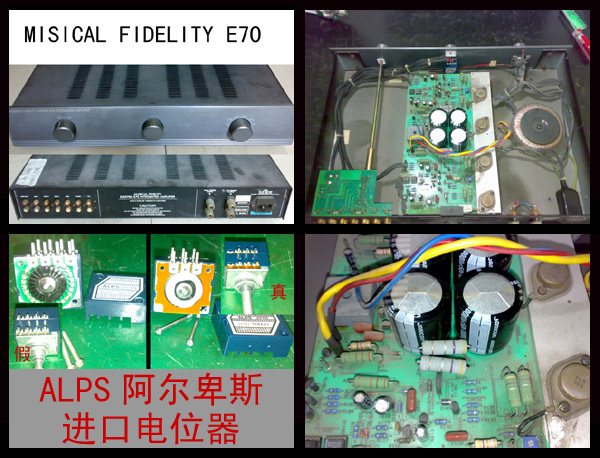

音乐传真E70功放维修一例

故障现象：

左右声道音量时大时小，旋转音量旋钮时音箱发出很大的电流声，信号切换开关有时候也要动一动才响。

维修分析：

以上现象是典型的老化，音量旋钮老化，开关不灵，但是这种进口开关没有代换品，如果只是简单的喷点清洗剂进去，也许当时能管用，但一定管不了多久，因为这种开关结构复杂，清洗剂并不能完全清除触点上的氧化层。只有将开关拆下来，完全分解以后将每个触点都去除氧化层，才能让它达到新的效果，几年都不会再出现同样的问题。

音量电位器用的是日本APLS阿尔卑斯电位器，50K双联。这个电位器在中国市场有货，但是正品价格昂贵，仿品居多，而且价格也不低。正品APLS阿尔卑斯电位器在外观上和仿品没有太多区别，基本看不出来，拆开后可以发现，仿的螺丝不够精致，电阻盘不是碳膜而是多个小电阻组成的圆圈。这是最明显的区别。清洗好开关，更换了电位器之后，该机没有其他问题，性能良好。

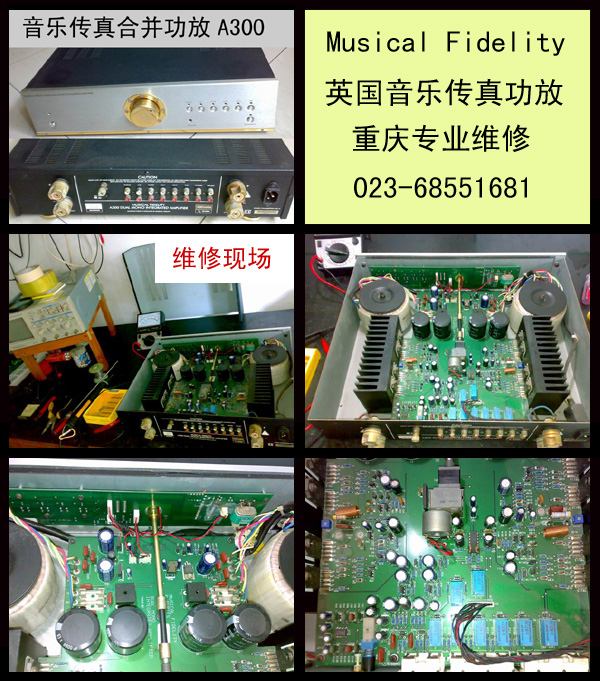

音乐传真合并式功放A300维修一例

故障现象：只有CD通道有杂音，其他通道正常。

维修过程：既然其他通道都正常，故障范围只是固定在了CD切换通道和转换继电器之前的运放电路。该功放采用了双电源独立供电，两变压器很大很重，散热器固定在底板上，但是拆下的时候要注意由于解热器较重，容易损伤功放块的引脚。拆下来后仔细清理电路，没有发现任何元件损坏，当手无意中碰到输入端子时杂音消失了，拆下输出端子后发现，该端子共用接地铜片已经断裂，但是保持着很近的接触，重新连接好以后开机测试，杂音消失了。

在维修此类机器时切不可在不明原因的情况下随意更换零件，一台好的机器核心的价值在于每个零件参数间的配合，出厂之前是经过经验丰富的音响师调较出来的，性能和设计上更是经过严格的测试之后才上市的，真正好的机器不会出现大面积元件损坏的情况，这也是音乐传真贵的原因，这台A300目前二手价仍然保持在9000元左右。可见其品质所在。
