雅马哈旗舰AV功放DSP-A1音量失控维修一例
故障现象：用户电话里说这台DSP-A1通电后各声道音量均输出最大音量，调节音量旋钮无效，由于这台功放功率比较大，推的又是落地箱，现在她本来每天要听音乐的都不敢开机了。
旁观者点评：DSP-A1和DSP-A2均为雅马哈早期上市的旗舰AV功放，其中A1在解码上更胜一些，两个型号的区别在于A1的后级功率更大，解码板用料更丰富。

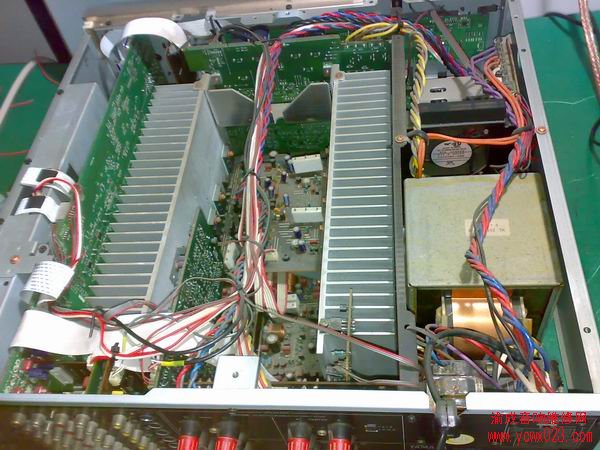

检修过程：通电后不接音箱，因为一接上就输出最大音量非常震撼，有点受不了。用示波器监测音频输出比较直观也比较方便。音频信号从输入板进入后经过切换电路，送往解码板，然后输出到调音板调节音量，音量电位器不是常规的碳膜电阻调节法，而是触控式旋钮开关，通过音量控制芯片NJU10582来控制每路音量的输出大小，根据雅马哈功放维修经验，一般芯片是不容易坏的，先检查外围工作条件，12伏工作电压正常，查电路图显示第4脚为抑制电平，外接10UF电容，测量该脚工作电压为12伏，正常应该要3伏左右，观察电容引脚处有腐蚀现象，更换电容后试机音量调节正常。
集成电路的工作条件不满足往往会形成一些奇怪的现象，最典型的就是工作电压不足或者电压过高。前不久我就遇到一台蒂雅克组合音响，客户从香港买回来才一周就不响了，又不方便拿回去保修，于是送来让我维修。经过检查发现这台机器功放部分是好的，CD部分也是好的，问题就是音量控制没有输出声音信号，这部分功能由一只不认识的芯片完成，测量芯片供电时发现，最高的一级电压高达12伏，根据经验一般这种芯片供电不会超过5伏，顺着这条线路理查到了一只三极管上，一测量发现这只管子中间脚对地，左右脚各是12伏，仔细一看才是一种新型的稳压器件，相当于7805，因为上面写着05两个字，试用7805代换后，声音马上正常了，所以，电压检查法是功放维修工作中最常用也是最管用的方法，没有之一。
