AIWA爱华组合音响NSX-D707无声维修一例

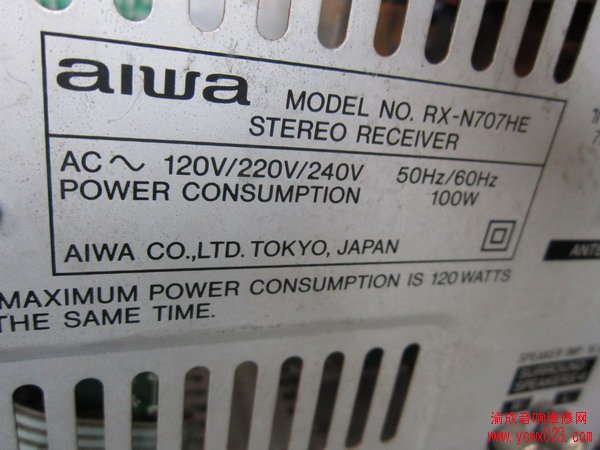

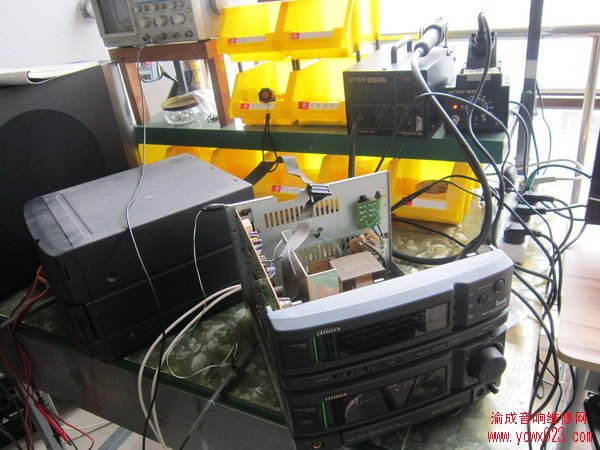

这个型号的机器目前已经几乎从市场上淘汰了，不过很多老客户还舍不得丢掉，毕竟当年买得不便宜，而且效果也很好。这套组合由三件主机组，RX-N707,FD-N909,SX-M707,客户送来维修的是功放机和CD机，磁带机和CD机集成在一起，收音机和功放在一起。故障现象是开机没有声音，CD播放正常。下面就详细的分析一下这台机器的维修过程，个人觉得很有意义，从这个故障处理过程充分说明了音响维修是一项需要非常细心的工作，也证明了电压的正确对于任何一台电子产品的重要性。
功放不出声这种故障首先7应该从三方面入手，信号发生部分、信号控制处理部分、信号放大即功放部分。先将组合音响调到CD模式下，播放碟片正常，测量CD主机有音频信号送到功放主机，位于插头WH102的第4第5脚。测量音量电位器上找到杂音波形，有点像是收音机噪声，测量功放厚膜块STK4162的供电正常，这个功放块的输出没有继电器，可以直接输入信号测试功放块的好坏。经过这些排除知道故障部位在于信号控制部分，看电路图中可以了解到，控制芯片由BU4094，BU4053,BU4052等完成。

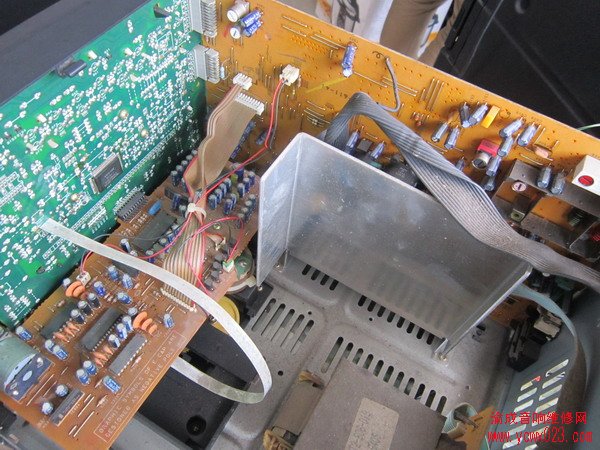

CD机的两路信号进到功放板上后直接进入转换芯片IC301（bu4052bf）,从电路图上可以看到这个IC同时接入了来自收音机的两声道信号，实践证明VIDEO信号和磁带机的信号是在CD集成机内切换后送出来的，这也说明了CPU工作正常且发出的控制信号正确。那么现在的问题是CD信号进入IC301后没有输出，而是输出了TUNER的信号，不管是调在哪个通道都一样。这说明了IC301不受控制，图中可以看出它的控制来自IC201 BU4094的第10脚，这个芯片在另一张电路板上，通过插头WH202的第一脚连接，实际测量时此脚的电压为10伏，而实际这个脚应该像它的第2脚那样有DATA信号，更换一片全新的BU4904后故障还是一样，说明芯片没有坏，测量它的工作电压为12伏，此时无意中从电路图上看到它的供电15脚 和16脚连接到插头WH201的7脚，这里分明标着+5，难道应该是5伏供电？顺着这条线往前找，之前的线路都标着+5V，看来这个电压不对，它是由Q107 2SD2005提供，这是一只稳压电源管，集电极为12伏，基极为5.6伏，输出也应该为5.6伏左右，实测为12伏，取下这只管子发现CE极音短路，更换一只电源管后测量马上变马5.6伏，然后再去测量IC201的10脚，10伏电压消失了，播放CD后声音马上出来了，切换各种功能声音也能顺利转换。
花了很多时间去把这些信号流程查清楚，最后才发现是一个电压不对引起的，这是一个很值得反省的故障，首先电压故障是电器故障中发生率很高的一种，其次我们习惯了电压降低或者没有的故障，而对于电压升高的情况却遇到得很少，以至于遇到的时候不能及时的洞察到，所以维修机器时测量正确的电压是必不可少也是最重要的一个步骤。这例故障希望能对广大维修工作人员带来一点点启示。
