山水DM-20A/10A功放维修服务实例

    渝成音响维修部是专业维修山水功放的单位，在长期大量的维修工作中总结出丰富的维修经验，维修功放无声时有几个要点，第一，后级放大部分供电正常，第二，放大电路功放管，第三，前级运放及运放工作电压，第四，音响控制，AV功放一般通过电子音量IC控制，纯功放一般通过电位器控制。

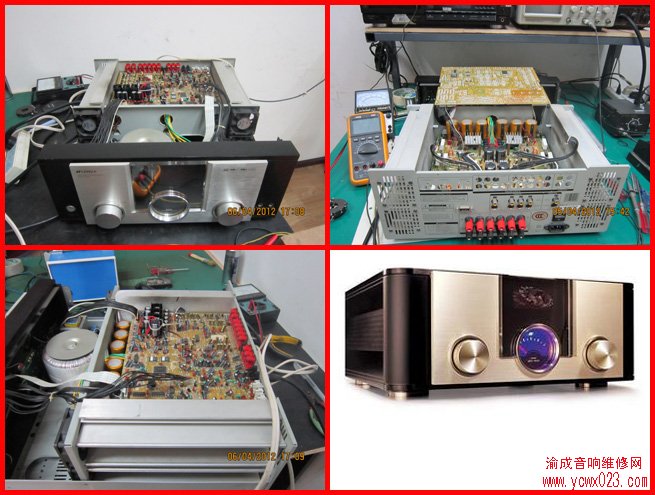

    对于山水AV功放来讲，它使用的是中文操作系统，不像日本机器那种英文系统不容易让人懂，一般故障如欠压、过流、短路、零点偏移等故障都是能从显示屏上报警的。这台DM-20A开机后约五秒钟即显示“输出扬声器短路”，由于电路设计上没有输出继电器，直接可以在喇叭接线柱上测量输出电压，测到右声道输出电压过高，维修该声道放大电路查到是三极管Q501适中所致。更换后故障排除。

    山水音响产品向来给人的感觉是内部素质很强，外观中规中矩、又稳又重，不过，最近他们的风格明星在外观上下重功夫——新推出的一些新品打破了人们对其固有的印象。以本文介绍的旗舰功放DM-10A为例，在外观上集中了精致丰富的时尚元素、功能设置强大而实用，同时拥有令人满意的音质，从某种意义上讲，已经超越了纯粹的音响器材范畴，更像一件精工制作的家居工艺品和带有鲜明的时尚科技烙印。

声色传奇的新旗舰功放：DM-20A

    可能同出自山水旗舰功放DM族，旗舰功放DM-20A的外形初看有点像旗舰功放DM-10A。与DM-10A因香槟金色而略为外露的王者气质相比，银灰色的DM-20A就显得内敛沉稳一些。

    从外观和面板设置来看，DM-20A更像纯立体声功放，它的面板仅有左右两只对称的大旋钮，厚厚的金属面板正中是一块贯穿上下的硕大镜面液晶屏，配有一个大大的圆形表头，时尚科技感十足。DM-20A的显示屏采用日本原装精细点阵式VFD显示屏，明亮的屏幕有着细腻丰富的点阵，显示出来的图形和字体效果饱满而精美多样，开机后随着操作的变化，还有几十个美观清晰的动态显示图像出现。显示屏保留了山水功放具备中、英、日三种操作界面的传统。

    DM-20A具有强大的功能，但金属面板的整体布局简洁明快，只靠两只大型按钮就完成了所有的操作。左边的一只是多功能旋钮，右边的主要用作音量控制，而这两只旋钮同时还可以作按键使用，按下旋钮可以进行功能选择和确定的操作。通过两只按钮可以实现几十种复杂的功能，操作时旋钮四周还会有淡黄色灯光亮起，非常迷人。lt;BRgt;DM-20A秉持山水高级机种的严谨风格，事有Dolby Digital、DTS和PCM等主流的数码格式解码功能；为追求影音的精纯表现，采用隔离分类的影像与音频电路，提供智能的音频输入通道和视频通道选择。这款为家庭影院而设计的视听唱高保真型旗舰功放，提供6.1声道功率独立放大，使整体环绕声效果得到保证，让用户体验到360度的全方位包围感受。此外，DM-20A还具有四档BASS BOOST模式，通过选择该模式能使低频增强，提升声音的震撼力。

    在娱乐方面，DM-20A具有完善的卡OK功能。面板的右下侧有两个麦克风的插孔，机内的五段均衡可独立调节，独有专门的卡位OK自适应频谱调整电路。DM-20A采用Current-feedback放大电路，使频宽高达100KHz，可以适应SACD和DVD-AUDIO的需求。对那些想有纯功放性能，但平时又喜欢高歌的朋友来说，DM-20A的出现，确是一大惊喜。

    打开机器外壳，可以看到DM-20A的机箱采用通风路线不经过机箱的独特散热设计，避免了灰尘进入机箱中，四只风扇散热充分保证了机器长时间工作的稳定性。DM-20A采用计算能力强大的三菱ICM30620芯片控制，精度16位，运算速度每秒超过1600万次，并且外置了两块ROM（49F040），保证了整机的强大功能。

产品介绍

    小旗舰功放DM-20A：这款为家庭影院而设计的功放，提供6.1声道功率独立放大，并采用智能输入通道选择设计，独有智能视频通道选择设计，主声道功率输出可达130W，副声道达100W。不用说，作为旗舰功放，DM-20A当然带有最先进AC-3、DTS、PCM等数码格式的解码功能。并且，DM-20A还具有四档BASS BOOST模式，通过选择该模式能使低频增压，增强震撼力。

与旗舰功放DM-10A性能偏向发烧方向相比，DM-20A具有完善的卡拉OK功能，采用独有专门卡拉OK自适应频谱调整电路及Current-feedback放大电路，五段均衡并可独立调节，可完美地适应SACD和DVD AUDIO的需求。

技术参数

点阵式显示屏：128×64

日、英、中文显示：●

多种频谱显示：●

自动开机：●

自动关机：●

智能输入通道选择：—

功放通道数量：六通道

数字音调：●

低音提升：●

动态扩展：●

AC-3、DTS数字解码：●

AC-3、DTS音频接口：一组（6.1CH）

两声道音频接口：五组

卡拉OK录音输出：一组（SL、SR）

中置线路输出：一组（C）

低音炮线路输出：一组（SW）

喇叭输出：六组（SL、FL、C、SC、FR、SR）

视频输入：四组VIDEO、四组S端子

视频输出：一组VIDEO、一组S端子

卡拉OK咪座输入：两路

咪音量：独立可调

咪数字音调：独立可调

卡拉OK自适应频谱调节：●

HI-FI模式下单声道功率输出-

前置声道（FL、FR）：130W+130W（4Ω）

5.1CH或6.1CH模式下单声道功率输出-

前置声道（FL、FR）：130W+130W（4Ω）

中置声道（C、SC）：105W+105W（6Ω）

环绕声道（SL、SR）：105W+105W（6Ω）

频率响应（正常工作条件5.1CH或6.1CH）：

20Hz-20KHz（±1dB）

输入灵敏度：≤400mV

额定负载阻抗：8Ω/6Ω/4Ω

过载源电动势：≥2V

谐波失真-

（正常工作条件，1KHz、HI-FI模式）：≤0.5%

信噪比（A计权）：≥100dB

分离度-

（正常工作条件，1KHz、5.1CH或6.1CH）：≥50dB

数码采样频率：34KHz，44.1KHz，48KHz，96KHz

数码输入电平-

同轴，75Ω：0.5V

光纤，680nm：(-15~21dBm)

视频输入阻抗：75Ω

VIDEO视频信号电平：1V

S视频信号电平-

亮度信号：1V

色度信号：0.3V

电源电压：AC220V±10%

电源频率：50Hz-60Hz

待机功率：≤30W

正常工作条件功率：≤300W

额定工作条件功率：≤800W

重量（净重）：26Kg

主机尺寸（宽×高×深）：435×160×470（mm）

注：“●”表示有此功能；“—”表示无此功能。

标准配置

说明书1本、遥控器1个、电池2个、光纤线1条、电源线1条、保修卡1张、合格证1张
